1000G臭氧發生器
2015-09-19 15:25:52

臭氧發生器,廣州臭氧發生器蜂窩式一公斤臭氧機廣加環1000克臭氧機    締造行業經典  創造世界品牌

1.系統組成及投加

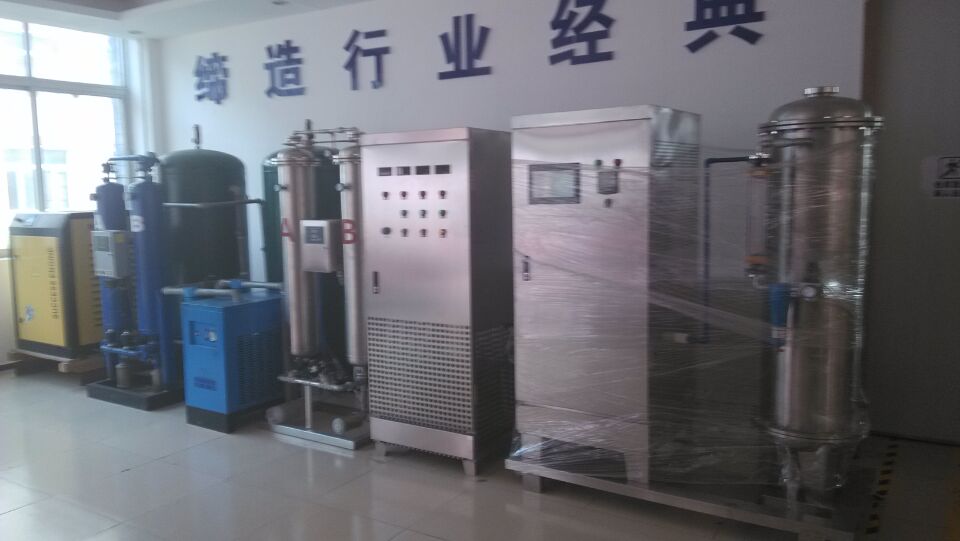

臭氧系統主要是由供氣系統(螺桿空壓機)、儲氣罐、冷干機、干燥吸附系統、制氧機、臭氧發生器、控制系統、氣體過濾系統、循環冷卻系統組成


2、臭氧發生器

a無臭氧報警,不自動停機,有臭氧后恢復正常,該功能表示放電單元是否正常工作,

下列情況無  臭氧不報警;a.沒有氣源輸入 b.氣體管路堵塞或泄漏.臭氧濃度與輸入氣源有關,輸入氧氣時最大,輸入干燥空氣次之.

b.回水報警.停機用氧氣或干燥空氣吹干后開機,開機后3秒釧停止報警為正常.

c.過溫報警并停機保護,溫度在50度以下時,自動恢復工作,停止報警。該情況為:

d.風扇網已堵塞.b.環境溫度過高.

e.電路出現故障報警.

f.臭氧產生量10-100%范圍內可調節。

g.放電單元采用水冷卻,冷卻水溫度30℃以下。

h.臭氧發生器均有10套100G/H臭氧發生器組成,獨立的氣體管路和流量控制, 獨立的電路模塊和電路控制,獨立的臭氧發生管。


3.設備用途及工作條件

(1)設備主要用途:水處理

(2)環境條件

(2.1) 溫度: 年平均氣溫12.1℃,最低溫度>0℃,最高溫度38.8℃。

(2.2) 濕度: 年平均相對濕度61.5%,月平均最高相對濕度85%,月平均最低相對濕度35%。

(2.3) 大氣壓: 年平均壓力101.59KPa,最高壓力104.5KPa,最低壓力98.6KPa。

(2.4) 冷卻水: 一般工業自來水。

(3)設計條件: 臭氧發生器按室內安裝要求設計,使用方應確保設備在設計條件范圍內運行。

(3.1)溫度: 臭氧發生器設計環境溫度范圍為0—40℃。

(3.2)濕度: 臭氧發生器設計相對濕度<90%。

(3.3)冷卻水溫度: 臭氧發生器設計冷卻水溫度<30℃。

(3.4)大氣壓: 臭氧發生器按標準大氣壓設計,即大氣壓為101.3KPa。

(4)氣源條件: 臭氧發生器為空氣源,氣源露點要求<-23℃。

整套設備 50KW 左右

設備名稱

參數





1、電柜


材質:202不銹鋼

尺寸:70*62*180cm

接入:50KW

重量:50KG左右





2、螺桿式空    壓機


型號:OKL-50A

工作壓力0.8Bar

容積流量6.2m3/min

功率37KW

重量:860KG

尺寸:150*100*130cm

出氣口1.5





3、空壓機儲    氣灌


設計壓力:0.84mpa

最大壓力0.8mpa

溫度150°C

容積1000L

容器內徑DN800

重量:228KG





4、外置儲氣    罐


容積300L

重量:95KG

容器內徑DN550





5、精密過濾    器


型號:M060P

級別:Q-P

接入口:1.5

風量:6M3/min

最大工作壓力:16bai

重量:2.7KG

尺寸:長490mm*109mm直徑





6、冷干機


型號:50

使用壓力10KG/M2

入口溫度≤78°C

處理風量6.5Nm/min

壓力漏點2-8°C

環境溫度≤38°C

運轉電流8.5A

冷媒R22

噪音52db

功率0.55KW

尺寸100*50*90cm

重量90KG





7、吸附式干    燥機


型號:40HP

進氣溫度:38°C

進口壓力:0.7Mpa

環境空氣溫度:

15-38°C

出口壓力露點:-40°C

噪音:85dB

重量:75KG左右





8、制氧機


200L/min

尺寸85*52*190cm

原理:分子篩

重量:150KG左右


佳環制造




9、臭氧機


尺寸90*70*162cm

機箱材質:202不銹鋼

冷卻水量:2-3T/H

重量:120KG左右




佳環制造



10、連接管

若干

重量:50KG左右





11、機器擺     放面積


 長8米、3米 、高3米
